產品詳情
產品概述：

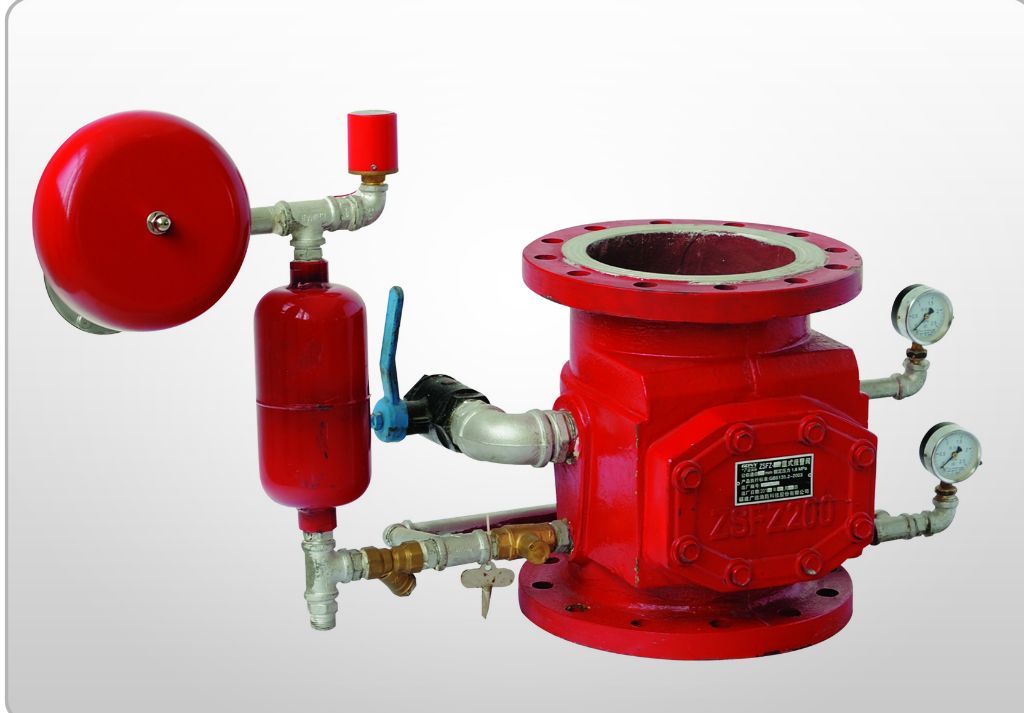

只允許水單向流入噴水系統并在規定流量下報警的一種單向閥。
基本參數：
1)額定工作壓力
濕式報警閥、延遲器、水力警鈴的額定工作壓力應符合1.2MPa,1.6MPa等系列壓力等級。
濕式報警閥與工作壓力等級較低的設備配裝使用時，允許將閥進出口接頭按承受較低壓力等級加工，但在閥上應注明使用的較低的壓力等級。
2)公稱直徑
濕式報警閥進出口公稱直徑為50mm,65mm,80mm,100mm,125mm,150mm,200mm,250mm,300mm.
濕式報警閥座圈處的直徑可以小于公稱直徑。
技術要求：
1)材料的耐腐蝕性能
（1)濕式報警閥閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制作。閥座應采用耐腐蝕性能不低于青銅的材料制作。
?。?)濕式報警閥要求轉動或滑動的零件應采用青銅、 黃銅、 奧氏體不銹鋼等耐腐蝕材料制作。若采用耐腐蝕性能低于上述要求的材料制作時， 應在有相對運動處加入上述耐腐蝕材料制造的襯套件。
?。?)延遲器設置的過濾網，采用耐腐蝕性能不低于黃銅的材料制作。
（4)水力警鈴噴嘴和過濾網應采用耐腐蝕性能不低于黃銅的材料制作。
2) 結構、 間隙和連接尺寸
(1)結構
a 閥體上應設有放水口， 放水口公稱直徑不應小于20mm
b 在濕式報警閥報警口和延遲器之間應設置控制閥， 并能在開啟位置鎖緊。
C 濕式報瞥閥應設置報警試驗管路， 當濕式報警閥處于伺應狀態時， 閥瓣組件無須啟動應能手動檢驗報警裝置功能。
d 延遲器進水口直徑小于或等于6mm時，應設置耐腐蝕的過濾網。網孔大尺寸不應大于保護孔徑的0.6倍，過濾網總面積不應小于保護面積的20倍。
e水力警鈴進水口公稱直徑不應小于20mm，排水孔面積不應小于噴嘴面積的50倍。
f 水力警鈴噴嘴直徑不應小于3mm，過濾網孔大尺寸不應大于噴嘴直徑的0.6倍，過濾網總面積不應小于噴嘴面積的10倍。
(2)濕式報警閥的間隙
a 除閥全開位置外， 閥瓣組件與閥體內壁之間的間隙對于鑄鐵閥體不應小于12 mm，對于有色金屬或不銹鋼閥體不應小于6mm。
b 閥在關閉位置， 閥瓣或閥瓣上金屬零件與閥座內緣之間至少有6 mm的徑向間隙。,
c 閥座外可能卡住碎屑的環形空間深度不應小于3mm.
(3)連接尺寸
a 濕式報警閥采用法蘭連接方式時，法蘭連接尺寸、法蘭密封面型式和尺寸應符合GB/T9112的規定。
b 濕式報警閥采用溝槽式連接或其他連接方式時， 應符合相應的通用標準
c 額定工作壓力1.2 MPa,1.6MPa的濕式報警閥配套使用的管件,其結構尺寸應符合GB/T3287的規定，
d 濕式報警閥采用緊固件機械性能應符合GB/T3098.1-GB/T3098.3《緊固件機械性能》的規定，其設計載荷應滿足要求。[1]
施工、安裝要點：
1） 濕式報警閥、延遲器和水力警鈴的安裝位置周圍，應留有充分的維修空間，以保證在短的停機時間內修復，報警閥距地面的高度為1.2m。
2） 水力警鈴是濕式報警閥的一個主要部件。水力警鈴應設在有人值班的地點附近。其與報警閥的連接管道，管徑為20mm，總長不宜大于20m，安裝高度不宜超過2m，并應設排水設施。
3） 濕式報警閥、延遲器和水力警鈴之間的安裝距離、安裝高度及管路直徑應保證其功能符合相關要求 。
4） 濕式報警閥、 延遲器和水力警鈴應能使用通用工具進行安裝和現場維修。
執行標準：
1)產品標準
《自動噴水滅火系統濕式報警閥的性能要求和試驗方法》GB 797-89
《自動噴水滅火系統第2部分: 濕式報警閥、延遲器、水力警鈴》GB5135.2–2003
