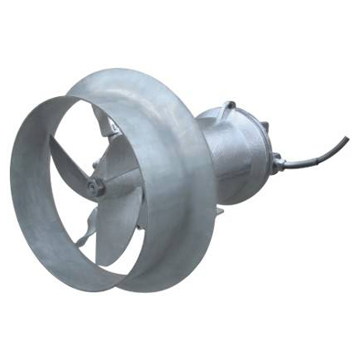

QJB潛水攪拌機作為水處理工藝中的關鍵設備之一，在水處理工藝流程中，可實現生化過程中固液二相流和固液氣三相流的均質、流動的工藝要求。它由潛水電機、葉輪和安裝系統等組成。潛水攪拌機為直聯式結構。它與傳統的大功率電機通過減速機相比，具有結構緊湊、能耗低、便于維護保養等優點。葉輪經過精鑄或沖壓成型，精度高、推力大、流線型造型簡潔美觀。該系列產品適用于需要固液攪拌、混合的場所。
產品推薦
兩道獨立的機械密封，保證潛水電機長期可靠運行
不銹鋼、碳銅精鑄焊接葉輪，經優化設計葉片呈后掠式，效率高，具有自潔功能
高質量進口一次性潤滑軸承，設計使用壽命8000小時
電機軸采用不銹鋼材質，轉子經動平衡檢測，運轉平穩
獨特的電纜密封設計，排除了電纜漏水的隱患。電線防護裝置，多年生產潛水電機的技術，端面不采用密封膠，使?jié)撍姍C運行更可靠
內部可設有泄漏傳感器和定子繞組超溫保擴報警裝置（選件）
QJB型潛水攪拌機結構圖
型號表示方式
QJB型潛水攪拌機型號表示圖
選型參考
潛水攪拌機的選型是項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是耍讓攪拌機在適臺的容積里發揮充分的攪拌功能，這個標準一般可用流速來確定，根據污水處理廠的不同工藝要求，攪拌機選型的流速應保證在0.15—0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝教果且造成浪費。
所以在選型前，首先要確定潛水攪拌機運用在什么場所，如污水池，污泥池還是生化池；其次是介質的參教，如：懸浮物含量、溫度、PH值等：還有水池的形狀、水深甚至安裝方式等都將對選型產生影響，同時還應考慮到節能因素，因為這將會影響到用戶今后的運行成本。可參考下面的常水攪拌機流場圖。為了滿足在不同的環境下都能達到良好的攪拌功能，我們?yōu)橛脩籼峁┝硕喾N型號的潛水攪拌機，同時可提供選型服務。
潛水攪拌機流場圖
該流速場是在清水邊界水流速度V=0.1m/s潛水攪拌機流場圖
安裝方式及尺寸
潛水攪拌機可以有多種安裝方式，這里提供四種通用的方式供選擇，尺寸可參考下表．我公司還可以根據用戶的要求作特殊設計。
QJB系列潛水攪拌機安裝方式及尺寸
備注：
潛水攪拌機的專用安裝系統，可在無需排出池中污水的情況下．快速安裝和拆卸潛水攪拌機一
安裝系統：只適用于池深<4m，機型QJBO B5/8和QJB1.5/6且可在水平方向垂直方向調節角度：當池深>4m時，應選用安裝系統I—2型：
安裝系統Ⅱ、Ⅲ導桿可沿水平方向繞導桿軸線旋轉，大轉角為±60度。
當H>4m時需，在導桿中間添加支撐架
支撐架和下托架與池壁、池底均用膨脹螺栓堿化學錨栓固定，無需預留孔
客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便確定導桿尺寸和支撐架個數；
安裝系統材質采用不銹鋼和碳鋼防腐可供進擇；
多臺攪拌機可供用-套起吊系統
QJB系列潛水攪拌機安裝系統一
QJB系列潛水攪拌機安裝系統二
運行模式
潛水攪拌機的安裝定位對其攬拌效果有很大的影響，為了達到事半功倍的運行效果，我們建議用戶按專業設計人員的要求去做，要充分專慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物而引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞擊而降低流速。參照下面的運行模式圖，可幫助您合理選擇攪拌機和安裝形式
QJB系列潛水攪拌機運行模式
產品推薦
攪拌達到創建水流的作月，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積
適用條件
為了保證潛水攪拌機的正常上作，請正確選擇工作環境和運行模式。
高介質溫度不超過40度；介質的PH值范圍：5～9；
介質密度不超過1150Kg/m'潛水深度不超過10m。
潛水攪拌機完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中使用
針對特殊環境的使用，我公司可為用戶提供特殊設計。
產品推薦
|

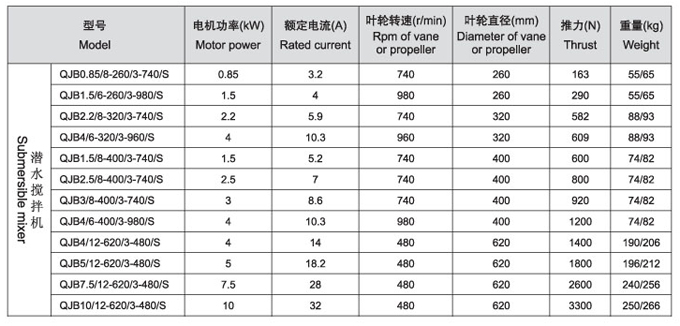

潛水攪拌機在額定電壓為380
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：1、上表混合攪拌系列中，“重量”一列所標的教值為含導流掣的重量；
|
|
2、電機繞組絕緣等級：F級、防護等級、IP68；電機工怍制式：24小時連續工作，
|
